10噸91视频下载地址軌道每米需要多少壓板?(10噸91视频下载地址軌道基礎設計)

本文鏈接：http://www.fjqhgcgl.com/gsxw/835.html   發布時間：2021-12-16 14:40:54  點擊量：4067

　　10噸91视频下载地址軌道安裝的好壞直接影響到設備的運行質量。隻有從源頭上把握質量關才能保證91视频下载地址軌道安裝質量。但是91视频下载地址軌道安裝需要使用壓板，那麽10噸91视频下载地址軌道每米需要多少壓板?及軌道基礎怎麽設計?下麵一一介紹。

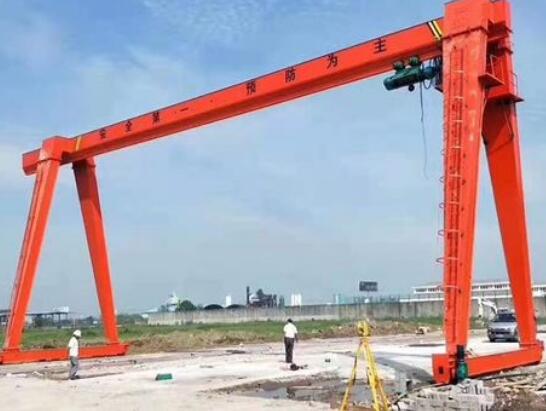

10噸91视频下载地址

　　10噸91视频下载地址軌道每米需要多少壓板?

　　91视频下载地址軌道壓板每600mm一對，軌道壓板根據軌道每根配一對，每米四塊就夠了。跨度大一般600mm間距，跨度15米一下800都可以使用，但是軌道接頭的地方必須多設置一塊。

　　10噸91视频下载地址軌道基礎設計

　　1、計算位置的確定：91视频下载地址軌道一般長40―100米。軌道基礎在兩端容易出問題。所以計算位置在軌道端部處。一般91视频下载地址大車行走輪距軌道基礎端部2-3米。因為有大車電器限位撞尺的控製和車擋的限製。

　　2、計算工況的簡化：為使計算方便，並**可靠。將條型基礎梁的計算長度設定為：91视频下载地址的行走輪軸距加4米。意思是：簡支梁帶懸臂，兩個支座是兩個行走輪。一端懸臂是2米。

　　3、計算方法：已知兩個支座反力的值。應用倒梁法求解土地對條型基礎梁的作用力。認為為計算方便將土地對條型基礎梁的作用力設為均布載荷。求解出彎矩與剪力。畫出彎矩圖與剪力圖。設定條型基礎梁的截麵與配筋。按鋼筋混凝土的計算方法計算強度，變形。計算土地的承載能力。一般條型基礎梁的外形為：寬400-500毫米，高500-800毫米。主筋直徑為12-16毫米。箍筋6-8毫米。上下都有主筋。

　　4、與鋼軌連接用的地腳螺栓寬度相對距離250毫米。縱向長度相對距離600-700毫米。地腳螺栓直徑：5噸91视频下载地址為18毫米;10噸91视频下载地址為20毫米;15噸91视频下载地址為22毫米。

軌道壓板

　　10噸91视频下载地址軌道壓板材質要求

　　車檔、固定軌道的壓板、墊板采用Q235-B鋼，其材質應符合《碳素結構鋼》GB/T700-1988的規定。

　　螺栓的性能等級為4.8級。伸縮縫壓板采用Q345-B鋼，其材質應符合《低合金高強度結構鋼》GB/T1591-1994的規定。

　　C級六角頭螺栓、螺母、彈簧墊圈及平墊圈應分別符合國標GB/T5780-2000、GB/T41-2000、GB、T93-1987及GB/T-2002的規定。

　　10噸91视频下载地址軌道壓板安裝要求

　　采用壓板固定軌道時，墊板應與軌道緊密接觸，壓板與墊板的聯結焊縫必須在軌道調整後施焊，焊接前將螺栓擰緊，緊壓軌道。焊接後逐一檢查，軌道不得有鬆動現象。
